El tamaño incorrecto de la película en el equipo de embalaje infla directamente sus gastos operativos. Los residuos de material se acumulan rápidamente durante los ciclos de producción de alta velocidad. Las elevadas tasas de desperdicio y la integridad comprometida del sello arruinan su rentabilidad a largo plazo. Antes de evaluar las capacidades específicas de un proveedor o solicitar cotizaciones, los equipos de adquisiciones e ingeniería deben actuar. Debe fijar las métricas precisas del sobre del producto al principio del proceso. Adivinar estas dimensiones críticas a menudo conduce a desastrosos desajustes en los equipos.
Este artículo sirve como un modelo técnico completo para calcular las dimensiones exactas de la película. Exploraremos cómo garantizar unas especificaciones precisas del equipo desde el principio. Aprenderá métodos probados para minimizar el tiempo de inactividad innecesario de la máquina. Finalmente, le mostraremos cómo mantener un sellado de grado de cumplimiento en toda su operación. Si sigue estos pasos, protegerá sus márgenes y optimizará sus flujos de trabajo de embalaje.

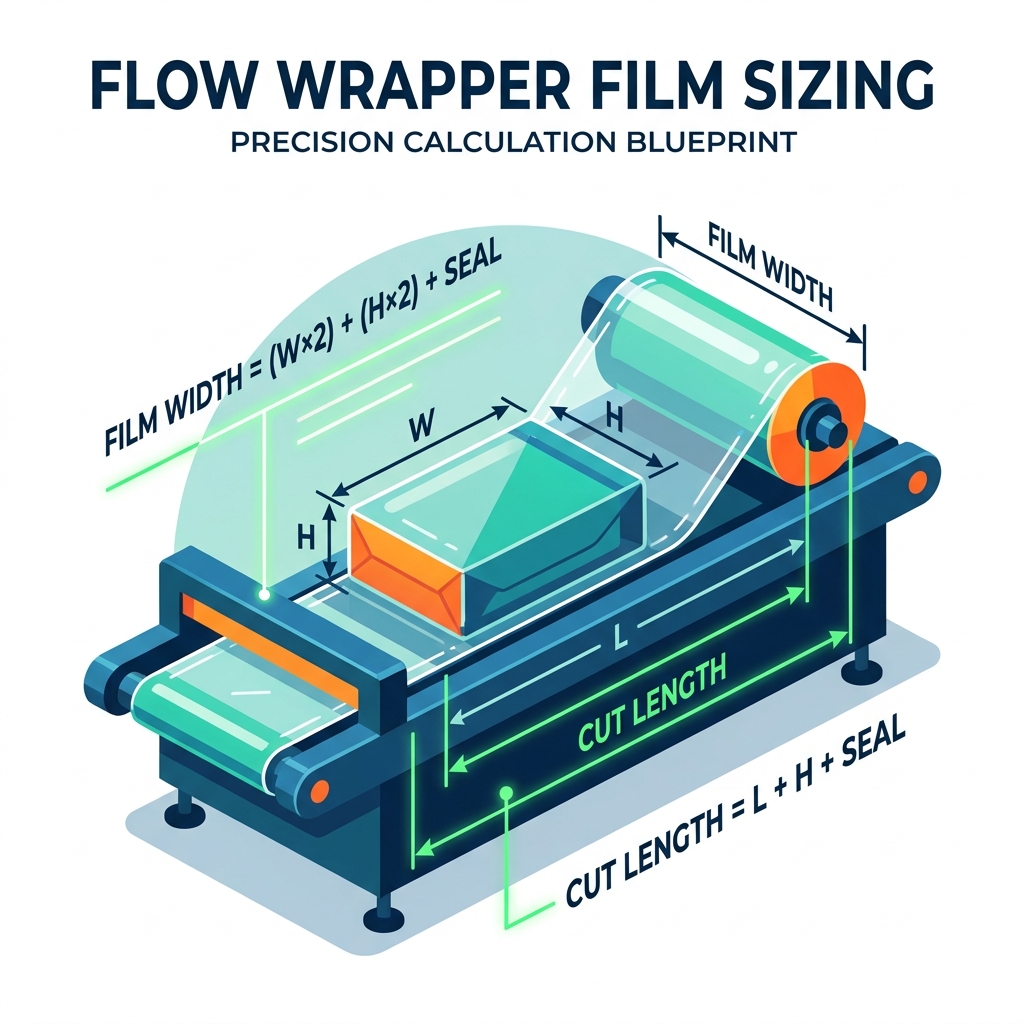

Fórmula del ancho de la banda: Ancho total de la película = (Ancho del producto × 2) + (Alto del producto × 2) + Margen de sellado de aletas + Espacio libre de la máquina.
Fórmula de longitud de corte: Longitud total de corte = Longitud del producto + Altura del producto + Ancho del sello final + Espacio libre de la máquina.
Impacto operativo: el sobredimensionamiento de la película aumenta los costos de consumibles anualmente; el tamaño insuficiente provoca atascos de productos y sellos débiles.
Selección de la máquina: Las longitudes de corte y los anchos de película específicos determinan si se requiere una mandíbula giratoria o un mecanismo de sellado con movimiento de caja.
Los gastos operativos se salen de control cuando se calculan mal las dimensiones de la película. Un pequeño cálculo excesivo parece a primera vista inofensivo. Agregar solo 10 mm de ancho de película innecesario puede parecer un amortiguador seguro. Sin embargo, este pequeño error se traduce en una enorme pérdida financiera. En más de un millón de ciclos, ese error de 10 mm equivale a 10.000 metros de material desperdiciado. Terminas pagando por miles de metros de película que en realidad nunca necesitaste. La integración de la precisión en sus líneas automáticas de envasado de flujo detiene esta pérdida diaria de recursos.
La integridad del sello presenta otro riesgo financiero y regulatorio importante. El tamaño inadecuado de la película crea una inmensa tensión alrededor del producto. Esta tensión estira el sustrato y debilita la estructura del sello. Los sellos débiles conducen directamente a fugas en los canales y a una barrera de protección deficiente. En aplicaciones alimentarias y farmacéuticas, las pruebas de fugas fallidas provocan retiradas obligatorias de productos. Los reguladores exigen un sellado de grado de cumplimiento para evitar la contaminación. No puede alcanzar este estándar si las dimensiones de la película se estiran demasiado a lo largo del sobre del producto.
La compatibilidad del equipo depende completamente de métricas de tamaño precisas. Cada máquina envasadora presenta estrictas limitaciones físicas. Tienen un ancho de banda de película máximo y mínimo definido. También operan dentro de parámetros de longitud de corte específicos. Adivinar estas dimensiones te lleva a comprar equipos incompatibles. Es posible que compre una máquina incapaz de envolver el número de producto más grande. Por el contrario, podrías invertir en equipos de gran tamaño que tienen dificultades para operar tus artículos más pequeños de manera eficiente. La precisión evita estos costosos desastres en las adquisiciones.
Depender de estimaciones de proveedores en lugar de mediciones físicas del producto.
Ignorando la variación natural en productos horneados o irregulares.
No tener en cuenta el ancho físico de las mordazas de sellado.
Pasando por alto el espacio libre necesario para el movimiento del producto a través del tubo formador.

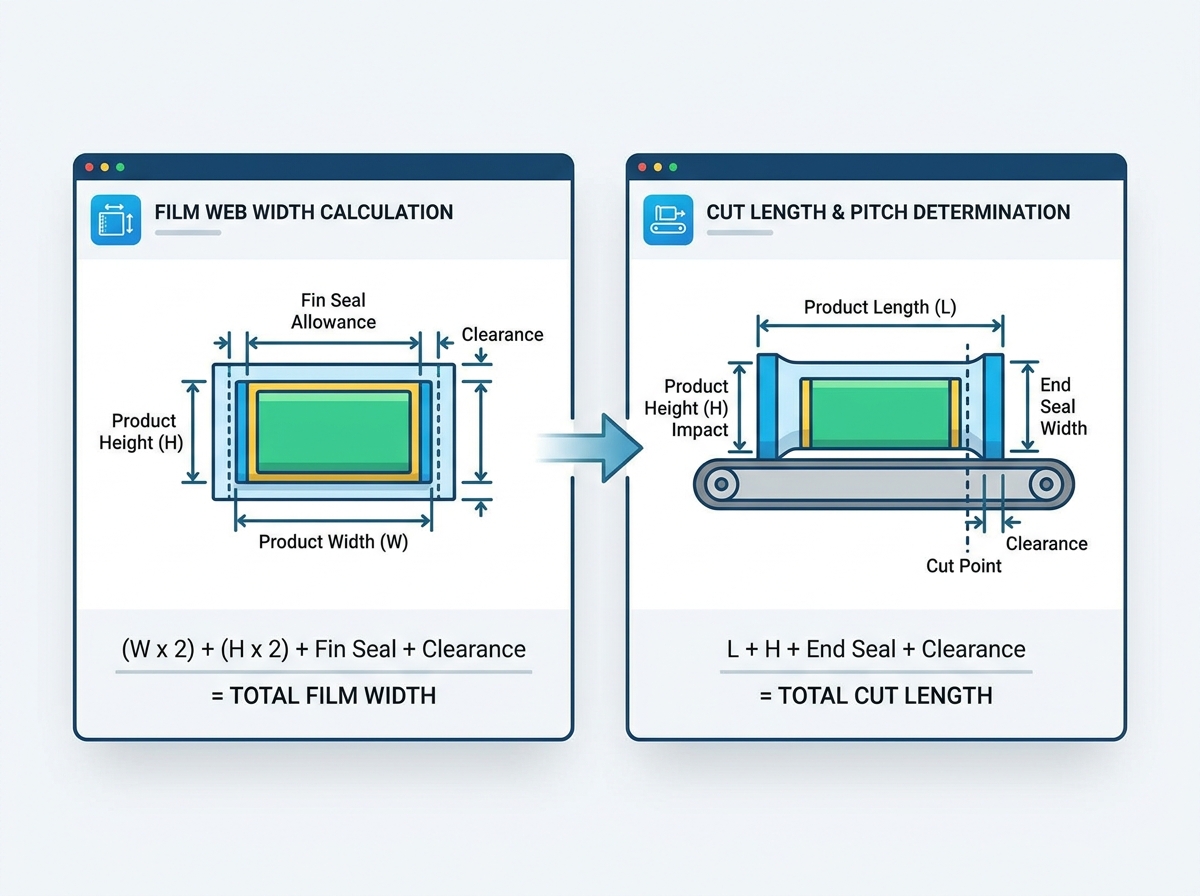

Calcular el ancho de banda de película requerido requiere un enfoque matemático estricto. No se puede estimar esta métrica. Nos basamos en una fórmula estándar de la industria para determinar el requisito de material exacto. La ecuación principal es: Ancho de la película = (Ancho del producto × 2) + (Alto del producto × 2) + Ancho del sello de aleta + Espacio libre. Esta fórmula representa toda la circunferencia de su producto, más el material necesario para unir los bordes.
El sello de aleta, a menudo llamado sello trasero, requiere asignaciones de material específicas. Los sellos de aletas estándar consumen aproximadamente entre 25 y 30 mm de película. Sin embargo, esta variable cambia según la configuración de su rueda selladora. Las aplicaciones de sellado en frío dependen completamente de la presión y de adhesivos especializados. Los sistemas de sellado térmico requieren energía térmica y un tiempo de permanencia suficiente. Las configuraciones de termosellado a veces exigen un margen de sellado de aletas ligeramente más ancho para evitar que la película se queme cerca del producto. Siempre verifique el diseño específico de su rueda de sellado antes de finalizar la variable de sellado de aletas.
Los márgenes de separación evitan atascos catastróficos dentro de la caja de formación. Debe agregar un espacio libre de 10 mm a 20 mm a su cálculo total. Este amortiguador reduce la fricción del producto dentro del tubo formador. Sin él, los productos se arrastran contra la película y paran la máquina. Los productos irregulares requieren tolerancias mucho más altas. Una galleta con chispas de chocolate, por ejemplo, tiene diferentes alturas y bordes desiguales. Debe medir el punto más ancho absoluto de su artículo más irregular y aumentar el espacio libre en consecuencia.
Seleccione diez muestras aleatorias de su producto específico de la línea de producción.
Utilice calibradores digitales de precisión para medir el punto más ancho de cada muestra.
Mida el punto más alto de cada muestra, prestando atención a las coronas o picos.
Registre los valores más grandes de ancho y alto encontrados entre las diez muestras.
Aplique estos valores máximos a la fórmula del ancho de la película central.
La longitud del corte determina la cantidad de película que se extrae para cada paquete individual. Al igual que el ancho de la web, aquí utilizamos una fórmula estricta. La ecuación principal es: Longitud de corte = Longitud del producto + Altura del producto + Ancho del sello final + Espacio libre. Esta fórmula garantiza que la máquina envasadora extraiga suficiente película para encerrar el producto y crear sellos finales seguros en ambos lados.
Comprender los sellos de los extremos es vital para realizar cálculos precisos de la longitud de corte. Debes factorizar el ancho de la engarzadora en tu ecuación. La mordaza de sellado normalmente requiere de 15 mm a 30 mm por lado para crear un sello hermético. Debido a que cada paquete tiene un sello frontal y un sello posterior, debe duplicar este margen de engarzado en el cálculo de la longitud total de corte. Si no se tienen en cuenta ambos lados, las mandíbulas aplastarán el producto físico.
La altura del producto afecta directamente la longitud total del corte. Muchos operadores olvidan esta variable crucial. La película debe viajar hacia abajo desde la parte superior del producto hasta el punto central de la mordaza de sellado. Los productos más altos obligan a la película a recorrer una distancia vertical más larga. Si ignora la altura del producto, la máquina cortará la película demasiado. Esto estira el embalaje firmemente sobre los extremos del producto, lo que hace que los sellos se abran durante el transporte.
El registro de impresión introduce pasos de corte estrictos en la operación. La película sin imprimir permite ligeras variaciones en la longitud del corte. La película impresa exige una precisión absoluta. El embalaje utiliza marcas de ojos (pequeños rectángulos impresos) para activar el mecanismo de corte. La distancia entre estas marcas de ojos es el tono. La longitud de corte calculada debe coincidir exactamente con este paso. Si la longitud de su corte se desvía de la tolerancia de la marca del ojo, los gráficos se descentrarán. Debe sincronizar la velocidad de alimentación de la película con la rotación de la mandíbula selladora para mantener un registro perfecto.
Los paquetes planos estándar siguen reglas sencillas. Sin embargo, los formatos de embalaje complejos requieren ir más allá de los conceptos básicos de las máquinas empacadoras de almohadas . Las bolsas con fuelle presentan un desafío matemático inmediato. Al agregar refuerzos laterales, la película se pliega hacia adentro, creando una apariencia de fondo de bloque. Este proceso altera completamente sus fórmulas de referencia. Debe ampliar la red de película inicial para acomodar el material doblado adicional. Además, los paquetes con fuelle requieren una arquitectura de caja de formación completamente diferente equipada con plegadores mecánicos.
El calibre de la película y los materiales del sustrato impactan drásticamente el tamaño físico. Los laminados gruesos no se comportan como monomateriales finos. El tipo de material afecta cuánto se estira la película bajo tensión mecánica. El polipropileno orientado biaxialmente (BOPP) se estira de manera diferente que los laminados de lámina complejos. Si utiliza una película muy elástica, es posible que deba reducir ligeramente la longitud de corte para evitar que el embalaje se suelte. Las películas más gruesas (medidas en mil o micrones) requieren márgenes de sellado de aletas más amplios porque el material resiste el plegado apretado dentro del tubo formador.
Los paquetes múltiples y las bandejas rígidas exigen espacios libres más estrechos. Envolver un solo producto de panadería suave permite crear zonas de amortiguamiento generosas. Envolver tres artículos dentro de una bandeja de plástico rígido cambia la dinámica por completo. Si la película está demasiado suelta, la bandeja se moverá bruscamente durante el transporte. Debe calcular un espacio más estrecho para bloquear la bandeja en su lugar. Sin embargo, debe equilibrar cuidadosamente esta tensión para garantizar que las esquinas rígidas de la bandeja no perforen la película.
BOPP (Polipropileno): Tasa de estiramiento estándar; Requiere un control moderado de la tensión.
Laminados de lámina: Altamente rígidos; Requiere cajas de formación más grandes para evitar arrugas.
Monomateriales: Sostenibles pero sensibles al calor; requiere un seguimiento preciso del tiempo de permanencia.
Las dimensiones calculadas dictan la maquinaria exacta que necesita comprar. Utilice estos números para evaluar las máquinas de envasado continuo y seleccionar a los proveedores adecuados. Las configuraciones de cajas formadas representan la primera decisión importante. Debes elegir entre cajas formadoras fijas y cajas formadoras regulables. Las cajas de formación fijas se adaptan a tiradas de gran volumen y de un solo producto. Ofrecen una consistencia superior y rara vez se atascan. Las cajas de formación ajustables proporcionan flexibilidad. Son necesarios para los envasadores contratados que procesan distintos anchos de película en la misma línea. Sin embargo, las cajas ajustables requieren operadores altamente capacitados para ajustarlas correctamente.
La arquitectura de la mandíbula de sellado depende en gran medida de la longitud de corte y la altura del producto. Las mordazas giratorias giran en un círculo continuo. Son ideales para longitudes de corte estándar y velocidades muy altas. Las mandíbulas con movimiento de caja se mueven en una trayectoria rectangular. Siguen el producto por un breve momento antes de lanzarlo. Las mandíbulas con movimiento de caja son absolutamente necesarias para productos muy altos. También son necesarios para artículos que requieren tiempos prolongados de permanencia del sello, como productos lavados con gas que necesitan sellos herméticos estrictos.
La validación del proveedor garantiza que el OEM realmente pueda cumplir con sus especificaciones. Debe exigir pruebas antes de firmar una orden de compra. Solicite una tabla de tamaños de película detallada para el modelo de máquina específico. Obligue al proveedor a realizar una prueba de aceptación de fábrica (FAT) utilizando muestras físicas reales de su producto, no bloques de madera genéricos. Obtener una garantía por escrito que cubra los límites máximos y mínimos de la web.
Comparación de caja formadora y mordaza de sellado
Tipo de componente | Mejor aplicación | Perfil de velocidad | Límites de altura del producto |
|---|---|---|---|
Caja de formación fija | SKU únicos dedicados y de gran volumen | muy alto | Estrictamente limitado al tamaño de la caja. |
Caja de formación ajustable | Embalaje por contrato, SKU variables | Moderado a alto | Flexible dentro del límite máximo de web |
Mandíbulas de sellado rotativas | Productos planos estándar, artículos de panadería. | Extremadamente rápido | Altura baja a media |
Mordazas de sellado con movimiento de caja | Sellado hermético, lavado con gas MAP | Moderado | Excelente para productos muy altos. |
Pasos de validación requeridos durante la adquisición
Paso de validación | Por qué lo necesitas | Prueba Aceptable |
|---|---|---|
Verificar los límites de ancho web | Garantiza que la máquina pueda manejar su paquete más grande. | Hoja de especificaciones OEM y dibujos de ingeniería. |
Prueba de aceptación de fábrica (FAT) | Demuestra que la máquina funciona exactamente con su producto. | Se le enviarán por correo pruebas en vídeo y muestras físicas selladas. |
Prueba de registro de impresión | Evita la desviación gráfica en películas impresas. | Una serie continua de más de 500 elementos que no muestran ninguna desviación de las marcas oculares. |
El ancho de la película y la longitud del corte representan mucho más que detalles operativos menores. Son las métricas fundamentales que dictan la idoneidad de la máquina, rigen las velocidades de producción y determinan el retorno de la inversión a largo plazo. Si se salta el trabajo matemático básico, provocará frecuentes atascos, costosos desperdicios de material y sellos débiles en sus instalaciones. Los cálculos de precisión protegen su producto y sus márgenes de beneficio.
Sus próximos pasos dictan el éxito de su proceso de adquisición. Primero, documente su matriz de producto completa. Mida los tamaños mínimo y máximo absoluto para cada artículo que desee empaquetar. A continuación, ejecute estas dimensiones a través de las fórmulas principales para establecer los sobres de película necesarios. Finalmente, consulte directamente con un ingeniero de embalaje calificado para validar sus cálculos. Complete estas acciones antes de finalizar cualquier solicitud de propuesta (RFP) de equipo.
R: El exceso de película hace que el material se doble sobre sí mismo dentro del tubo formador. Este plegado desalinea completamente los sellos traseros. El material extra crea una fricción enorme, lo que provoca graves atascos en las ruedas de tracción y las mordazas de sellado. Experimentará un desperdicio de material inmediato y paradas frecuentes de la máquina.
R: Sí. La longitud de corte calculada debe coincidir con la distancia exacta entre las marcas de los ojos impresas, conocida como paso. La película impresa requiere una sincronización precisa entre los rodillos de alimentación de la película y las mordazas de sellado. Si la longitud del corte se desvía de este paso, sus gráficos se descentrarán en el paquete.
R: Se puede, pero implica importantes compensaciones operativas. El uso de un ancho de película "único para todos" para diferentes productos crea inconvenientes estéticos. Los productos más pequeños tendrán envases sueltos y arrugados. Más importante aún: desperdicia dinero envolviendo productos pequeños en material de película caro e innecesariamente ancho.
