ZP-19D

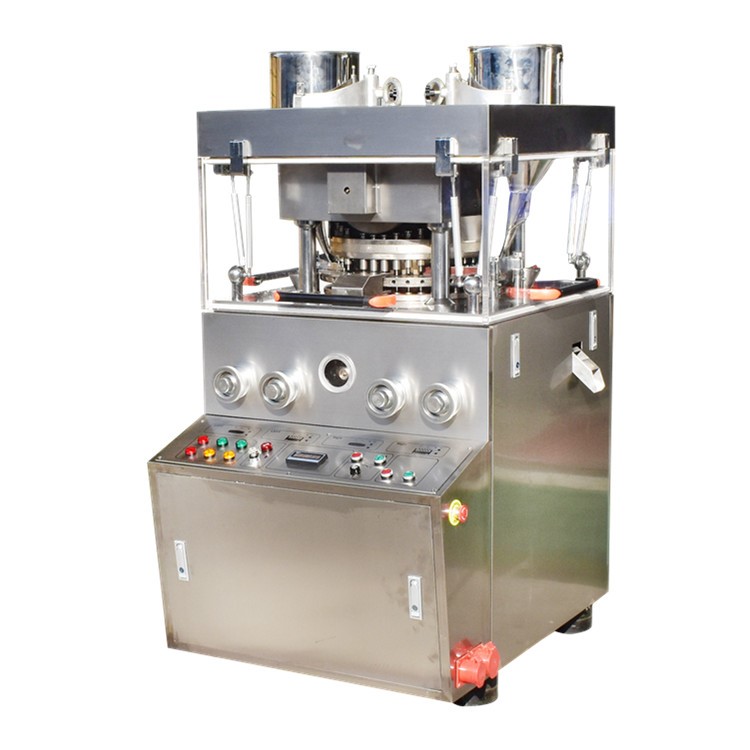

Prensa rotatoria para tabletas
ZP420-19D
Esta máquina es una máquina formadora de tabletas continua, giratoria y automática de doble prensado, que comprime materias primas granulares en tabletas redondas, letras y tabletas de dos colores con formas especiales.Se utiliza principalmente para la producción de tabletas en la industria farmacéutica y también es adecuado para empresas químicas, alimentarias, electrónicas y otras empresas industriales.
Caracteristica principal
1. La cubierta exterior es totalmente de acero inoxidable cerrada y la mesa interior está hecha de acero inoxidable, lo que puede mantener el brillo de la superficie y evitar la contaminación cruzada, y cumplir con los requisitos de GMP.
2. Equipado con una ventana perspectiva de plexiglás, se puede ver el estado de la tableta y los paneles laterales se pueden abrir completamente, lo que facilita la limpieza y el mantenimiento internos.
3. Todos los controles y elementos operativos están bien dispuestos.
4. El dispositivo de regulación de velocidad de conversión de frecuencia se utiliza para la regulación de velocidad eléctrica, que es fácil de operar, estable en rotación, seguro y preciso.
5. Equipado con un dispositivo de protección contra sobrecargas, puede detenerse automáticamente cuando se sobrecarga la presión.
6. Implementar la mecatrónica, mediante teclas táctiles y visualización en pantalla.
7. Sea el primero en probar el dispositivo de lubricación semiautomático y el dispositivo a prueba de polvo de plexiglás en la parte superior del plato giratorio.
8. El sistema de transmisión está sellado en el tanque de aceite debajo del motor principal, que es un componente independiente.
eso está separado de forma segura y no habrá contaminación mutua, y la parte de la transmisión está empapada en la piscina de aceite, que es fácil de disipar el calor y el desgaste.
9. Equipado con un dispositivo de succión de polvo, que puede absorber el polvo en la sala de prensado.
10. Las piezas de desgaste como el riel superior, el alimentador, la tolva, el tornillo sin fin de transmisión, el dispositivo de medición de polvo, etc. tienen una estructura común con los productos ZP33, lo que favorece la estandarización, generalización y serialización.
Los principales parámetros técnicos.
Modelo | ZP420-19D |
Número de punzón | 19 |
Máx.Presión (Kn) | 120 |
Máx.Diámetro de prensa (mm) | 40 |
Máx.Profundidad de relleno (mm) | 30 |
Grosor máximo de la tableta (mm) | 15 |
Velocidad del plato giratorio (R/M) | 0-20 |
Capacidad de producción (tabletas/hora) | Un color 45000dos colores22500 |
Potencia del motor (kW) | 5.5 |
Dimensiones (mm) | 1250×980×1650 |
Peso total (kg) | 1850 |
Lista de configuración eléctrica principal
Nombre | Modelo | fabricante |
motor | 5.5千瓦/6级 | Shanghái Henglie |
Inversor | N/P 132F0028 | Danfoss, Dinamarca |
contactor | 3TB40-22-0X | siemens |
relé | MY4N-J24VDC | Omrón |
relé térmico | JR36B-20 | Shanghái Huatong |
Lastre magnético de lámpara fluorescente | BPL9W220VB2SC | Philips |
Pequeño disyuntor trifásico | D247-63 | Shanghái Huatong |
Interruptor de parada de emergencia | AR22V2R-11R | Fuji, Japón |
interruptor de llave | AR22JR-3A11A | Fuji, Japón |
luz indicadora | DR22E3L-E4G | Fuji, Japón |
Límite de cambio | LX19-001 | Shanghái Huatong |
extractor de aire | FK3321.100 | Shanghai Leipu Electric |
Botón de control | LAY7 | Shanghái Huatong |
encimera | Ejemplo de emparejamiento con máquina 40:1×19 | Fábrica de medidores de revoluciones con volante de Shanghai |
sonda | AD16-22SM/R | Segunda fábrica eléctrica industrial de Shanghai |
bloque de terminales | TD1530/cobre -10 | Shanghái Xintong |
Lista de materiales de la máquina
Nombre | Material | Tratamiento térmico superficial dureza |
placa giratoria | 1QT500-7Fabricación de hierro fundido (la configuración estándar) 245#Cromado duro acero (opcional) Placa de acero inoxidable 3SS304 (opcional) | No |
Materiales del eje central y del eje impulsor | GB/T3077-1999 Carbono medio 40Cr especificado acero estructural de aleación | No |
engranaje helicoidal de accionamiento principal | GB/T1176-1987 Especificado ZQSn10-1 Bronce de estaño | La dureza del tratamiento térmico de la superficie es HRC45-48 |
engranaje helicoidal | GB/T3077-1999 Carbono medio 40Cr especificado estructura de aleación | La dureza del tratamiento térmico de la superficie es HRC45-48 |
rueda de presión | GB/T1222-1984 GCr15 especificadoAlto carbono acero con rodamientos de cromo | La dureza del tratamiento térmico del exterior. La superficie del rodillo de presión es HRC60-62. |
guía ferroviaria | usdGB/T1222-1984 GCr15alto carbono especificado acero con rodamientos de cromo | El tratamiento térmico superficial. La dureza del riel guía de acero en contacto con el punzón es: HRC58-62. |
Alimentador | Bronce estañado ZQSn6-6-3, cromado | No |
Escritorio medio lámina | no inferior a GB9439-1998 HT200cast especificado hierro | No |
material principal | no inferior a GB9439-1998 Fundición HT200 especificada fabricación de hierro | No |
tolva | Acero inoxidable (OCr18Ni9) | No |
recinto del panel | Acero inoxidable (OCr18Ni9) | No |
Cubierta del marco del rodillo de presión superior | Acero inoxidable (OCr18Ni9) | No |
